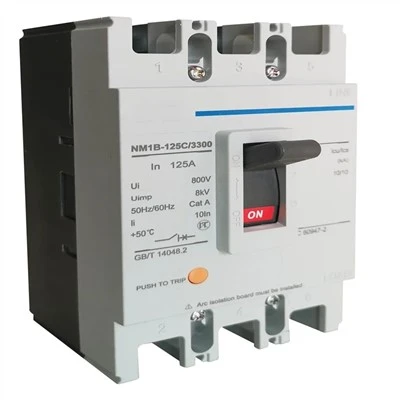

เบรกเกอร์เคสแบบปรับได้

ออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ- โมลด์เคสเซอร์กิตเบรกเกอร์ (MCCB) แบบปรับได้นี้ช่วยให้ช่างเทคนิคจับคู่การตั้งค่าการป้องกันได้โดยตรงกับความต้องการโหลดจริง ความจุของสายเคเบิล และข้อกำหนดในการประสานงานของระบบ

ต่างจากเบรกเกอร์กระแสคงที่- MCCB แบบปรับได้ช่วยให้สามารถกำหนดค่ากระแสทริปภายในช่วงที่กำหนดได้ ตัวอย่างเช่น โมเดลที่มีการตั้งค่าปัจจุบัน-เป็นเวลานานที่ 0.7 - 1.0 x In ช่วยให้ขนาดเฟรมฟิสิคัลเดียวกันสามารถปรับให้เข้ากับข้อกำหนดโหลดที่แตกต่างกันได้ ความยืดหยุ่นนี้ช่วยให้ผู้จัดจำหน่ายไฟฟ้าลดจำนวน SKU ของสินค้าคงคลัง และช่วยให้ผู้สร้างแผงสามารถปรับตัวได้มากขึ้นในระหว่างการเปลี่ยนแปลงการออกแบบโครงการ

การกำหนดค่าทั่วไป:3พี|415V AC|250A|50 กิโลแอมป์|50/60 เฮิรตซ์

มาตรฐานและการรับรองที่ใช้บังคับ:IEC/EN 60947-2|UL 489 (ถ้ามี)|CE, CB, TUV ได้รับการรับรอง

การป้องกันความร้อน-แม่เหล็กและอิเล็กทรอนิกส์
• การป้องกันความร้อน: ตอบสนองต่อสภาวะกระแสไฟเกินอย่างต่อเนื่อง เมื่อกระแสเกินขีดจำกัดที่อนุญาตในช่วงเวลาที่กำหนด กลไกความร้อนแบบโลหะคู่-จะทริปเพื่อเปิดวงจร เพื่อป้องกันการโอเวอร์โหลด
• การป้องกันสนามแม่เหล็ก: ตอบสนองทันทีต่อกระแสฟอลต์ที่มีขนาดสูง-ที่เกี่ยวข้องกับการลัดวงจร เพื่อป้องกันความเสียหายร้ายแรงต่ออุปกรณ์

วิศวกรรมศาสตร์-เน้นการผลิตแม่พิมพ์พลาสติก
ตัวเรือนฉนวนขึ้นรูปไม่เพียงทำหน้าที่เป็นฝาครอบด้านนอกเท่านั้น โดยให้การสนับสนุนโครงสร้างที่จำเป็น ฉนวนไฟฟ้า และการจัดตำแหน่งทางกลสำหรับส่วนประกอบภายใน ด้วยความสามารถด้านการผลิตแม่พิมพ์ภายใน- การผลิตจึงได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่า:
• ความสามารถในการทำซ้ำตามขนาด: ความหนาของผนังสม่ำเสมอและอินเทอร์เฟซการติดตั้งที่มั่นคงตลอดชุดการผลิต
• การจัดตำแหน่งส่วนประกอบ: การวางตำแหน่งที่แม่นยำสำหรับกลไกการทำงาน ห้องอาร์ค ขั้วต่อ และตัวนำภายใน
• การรวมอุปกรณ์เสริม: ทำความสะอาดส่วนต่อประสานสำหรับหน้าสัมผัสเสริม การสับเปลี่ยน และการปล่อยแรงดันไฟตกโดยไม่ต้องรัดหรือหลวม

ความสามารถในการทำลายวงจรสั้น- (Icu และ Ics)
การเลือกเบรกเกอร์จำเป็นต้องประเมินกระแสไฟฟ้าลัดวงจรที่คาดหวัง-ที่จุดติดตั้ง ซีรี่ส์ของเรามีระดับการให้คะแนนที่ระบุอย่างชัดเจน:
• พิกัดกระแสไฟลัดวงจรสูงสุด- ความสามารถในการทำลายวงจร (Icu): 50 kA ที่ 415V AC
• พิกัดบริการสั้น- ความสามารถในการทำลายวงจร (Ics): 35 kA ที่ 415V AC

เพื่อรองรับข้อกำหนดการควบคุมแผงควบคุมที่หลากหลาย สามารถติดตั้งโมดูลเสริมจากโรงงาน-หรือจำหน่ายแยกกันได้:

การกระจายสินค้าทางอุตสาหกรรม:การป้องกันหลักหรือตัวป้อนในโรงงานผลิตและแผงกระจายสินค้า

อาคารพาณิชย์:แผงจำหน่ายไฟฟ้าในอาคารสำนักงาน ศูนย์การค้า และสถานที่สาธารณะ

เครื่องจักรและอุปกรณ์ OEM:การป้องกันวงจรเฉพาะสำหรับสายการผลิต คอมเพรสเซอร์ ปั๊ม และระบบ HVAC

ศูนย์ควบคุมมอเตอร์:การจัดเตรียมตัวป้อนที่ออกแบบมาเพื่อจัดการกับลักษณะการเริ่มต้นการปฏิบัติงาน

การทดสอบทางไฟฟ้าเป็นเพียงส่วนหนึ่งของระเบียบการประกันคุณภาพที่เข้มงวดของเรา การกำกับดูแลการผลิตครอบคลุมถึง:

การตรวจสอบวัสดุที่เข้ามา:การตรวจสอบเกรด-โพลีเมอร์เรซิน BMC/SMC ที่หน่วงไฟ ความนำไฟฟ้าของบัสบาร์ทองแดง และความสามารถในการตรวจสอบย้อนกลับแบทช์วัตถุดิบ

การตรวจสอบชิ้นส่วนขึ้นรูป:การตรวจสอบการบิดเบี้ยว วาบไฟ ความแม่นยำของมิติ และความสมบูรณ์ของโครงสร้างของส่วนต่อประสานตัวเรือน

การตรวจสอบการประกอบส่วนประกอบ:การตรวจสอบการทำงานของการเคลื่อนตัวของคันโยก การปลดกลไก และความต้านทานแรงบิดของขั้วต่อ

การทดสอบทางไฟฟ้าเป็นประจำ:การตรวจสอบการสอบเทียบ เกณฑ์การตัดการทำงาน และความเป็นฉนวนตามข้อกำหนดมาตรฐาน

ในฐานะโรงงานเซอร์กิตเบรกเกอร์แบบขึ้นรูปเฉพาะทาง เราสนับสนุนการผลิตตามสั่งสำหรับ-ฉลากส่วนตัวและโครงการทางวิศวกรรมเฉพาะทาง:

การปรับแต่งที่อยู่อาศัย:ขนาดตู้ที่ปรับแต่ง เค้าโครงรูสำหรับติดตั้งแบบกำหนดเอง การกำหนดค่าขั้วต่อ และการทำเครื่องหมายแบรนด์บนเครื่องมือ

การติดฉลากผลิตภัณฑ์:การให้คะแนนด้วยเลเซอร์- หมายเลขรุ่นที่กำหนดเอง บาร์โค้ด รหัส QR และกล่องบรรจุภัณฑ์ฉลากส่วนตัว-

ข้อกำหนดทางการค้า:ขั้นต่ำ 100 ชิ้น เวลานำตัวอย่าง 7 วัน เวลานำการผลิตจำนวนมาก 25-30 วัน พร้อมบรรจุภัณฑ์กล่องส่งออกเสริม
