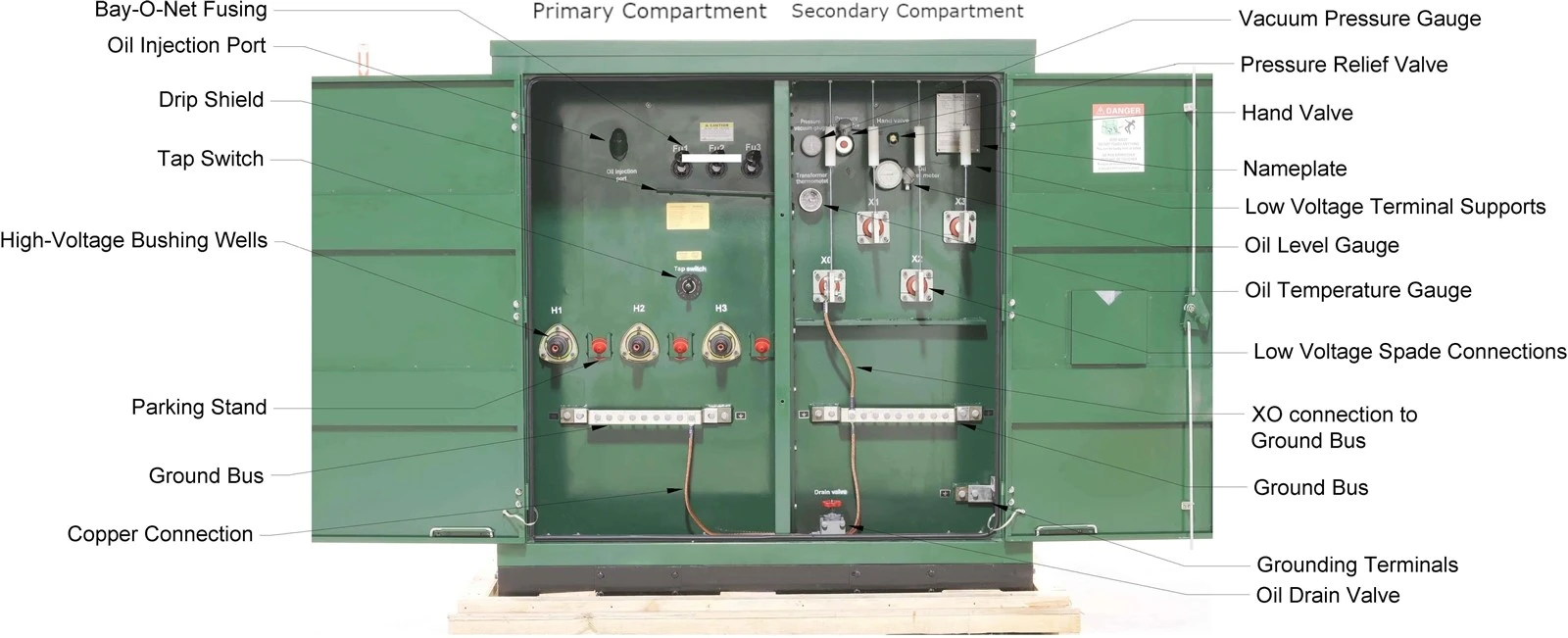

หม้อแปลงไฟฟ้าแบบติดแผ่น (PMT)เป็นหน่วยจำหน่ายไฟฟ้าภายนอกอาคารที่ทนทาน ติดตั้งบนแผ่นคอนกรีต ภายในไม่ใช่การประกอบแบบสุ่ม แต่แบ่งตามหลักวิทยาศาสตร์ออกเป็นสองช่องหลัก ได้แก่ ช่องหลัก (แรงดันไฟฟ้าสูง-) และช่องรอง (แรงดันไฟฟ้าต่ำ-) บ้านแต่ละหลังมีส่วนประกอบที่ได้มาตรฐานพร้อมฟังก์ชันที่แตกต่างกันซึ่งทำงานร่วมกันเพื่อให้แน่ใจว่ามีการส่งผ่านพลังงานที่ปลอดภัย เสถียร และมีประสิทธิภาพ
1. ช่องหลัก (แรงดันสูง-)
ส่วนนี้มีหน้าที่รับผิดชอบในการรับและจัดการแหล่งจ่ายไฟแรงดันสูง-ที่เข้ามา โดยมุ่งเน้นที่การป้องกันความปลอดภัย การควบคุมแรงดันไฟฟ้า และการเชื่อมต่อที่ปลอดภัย
- เบย์-O-ฟิวส์สุทธิ (ปลั๊ก-ในฟิวส์เต็มช่วง):ทำหน้าที่ป้องกันความปลอดภัยเบื้องต้นสำหรับฝั่งแรงดันไฟฟ้าสูง- สามารถขัดขวางกระแสลัดวงจร-หรือกระแสเกินพิกัดที่รุนแรงได้ภายในมิลลิวินาทีเพื่อปกป้องแกนหม้อแปลง
- วาล์วเติมน้ำมัน / ปลั๊ก:ใช้สำหรับเติมหรือเปลี่ยนน้ำมันหม้อแปลงซึ่งทำหน้าที่ทั้งเป็นฉนวนและกระจายความร้อน ฝาปิดกันฝุ่นป้องกันการปนเปื้อน
- แตะตัวเปลี่ยน:ช่วยให้สามารถ-ปรับจำนวนรอบในการม้วนแรงดันไฟฟ้าสูง-อย่างละเอียด (เมื่อเลิก-จ่ายไฟ) เพื่อชดเชยความผันผวนของแรงดันไฟฟ้าอินพุต เพื่อให้มั่นใจว่าแรงดันเอาต์พุตมีเสถียรภาพ
- บ่อบุชชิ่งแรงดันไฟฟ้าสูง- (ช่องใส่สายเคเบิล):ช่องแยกที่ล็อกและแยกออกมาซึ่งออกแบบมาเพื่อบรรจุปลายสายไฟฟ้าแรงสูง-อย่างปลอดภัย โดยให้การแยกทางกายภาพจากชิ้นส่วนที่มีไฟฟ้าเพื่อความปลอดภัยในการปฏิบัติงาน
- แท่นจอดรถเคเบิลพร้อมตะขอกราวด์และกราวด์บัสบาร์:ในระหว่างการบำรุงรักษา คุณสามารถย้ายขั้วต่อสายไฟแรงสูง-ไปที่ "จุดจอดรถ" และต่อสายดินอย่างแน่นหนา บัสบาร์กราวด์เป็นจุดทั่วไปที่ตัวนำกราวด์ทั้งหมดในห้องมาบรรจบกัน เพื่อให้แน่ใจว่ากระแสไฟฟ้าลัดจะกระจายลงสู่ดินอย่างปลอดภัย
2. ช่องรอง (แรงดันต่ำ-)
ส่วนนี้จะกระจาย-แรงดันไฟฟ้าขั้นลงไปยังผู้ใช้ปลายทาง- โดยมุ่งเน้นที่การตรวจสอบสถานะ กำลังขับ และความสะดวกในการบำรุงรักษา
- แรงดัน-เกจวัดสุญญากาศและวาล์วระบายแรงดัน:เกจจะตรวจสอบแรงดันภายในหรือความหนาแน่นของน้ำมัน วาล์วระบายแรงดันเป็นอุปกรณ์ความปลอดภัยที่สำคัญซึ่งจะเปิดโดยอัตโนมัติเพื่อระบายแรงดันส่วนเกินที่เกิดจากข้อผิดพลาดภายใน ป้องกันการแตกของถัง
- เกจวัดระดับน้ำมันและเกจวัดอุณหภูมิน้ำมัน:เกจวัดระดับน้ำมันบ่งบอกถึงความเพียงพอของฉนวนน้ำมัน เกจวัดอุณหภูมิน้ำมันช่วยให้อ่านอุณหภูมิการทำงานของหม้อแปลงได้โดยตรง การเพิ่มขึ้นอย่างผิดปกติทำหน้าที่เป็นการเตือนล่วงหน้าสำหรับการโอเวอร์โหลดหรือฟอลต์
- วาล์วทำงานและวาล์วระบายน้ำมัน:ใช้เพื่อควบคุมการไหลของน้ำมัน ระบายน้ำมันเก่า หรือแยกตัวอย่างน้ำมันเพื่อการทดสอบ อำนวยความสะดวกในการบำรุงรักษาตามปกติ
- บัสบาร์เอาท์พุตแรงดันต่ำ- / ขั้วต่อและอุปกรณ์รองรับฉนวน:บัสบาร์หรือเทอร์มินัลส่งกระแสไฟฟ้าแรงดันต่ำ- ส่วนรองรับฉนวนช่วยยึดติดทางกลและให้แน่ใจว่ามีระยะห่างทางไฟฟ้าที่เหมาะสมเพื่อป้องกันการลัดวงจร
- ป้ายชื่อและขั้วต่อสายดิน:แผ่นป้ายจะแสดงพารามิเตอร์ที่สำคัญ เช่น อัตราความจุและแรงดันไฟฟ้า ขั้วต่อสายดินภายนอกใช้เพื่อเชื่อมต่อถังเข้ากับโครงข่ายสายดินอย่างแน่นหนา ซึ่งเป็นคุณลักษณะด้านความปลอดภัยขั้นพื้นฐาน
โดยสรุปภายในของหม้อแปลงไฟฟ้าแบบติดแผ่น-เป็นระบบที่ซับซ้อนและพึ่งพาอาศัยกัน ส่วนประกอบแต่ละชิ้นตอบสนองฟังก์ชันเฉพาะและไม่สามารถถูกแทนที่ได้ โดยสร้างเส้นทางที่สมบูรณ์และเชื่อถือได้ตั้งแต่-การรับแรงดันไฟฟ้าสูงไปจนถึงการกระจายแรงดันไฟฟ้า- การออกแบบนี้ทำให้ PMT เหมาะสำหรับการใช้งานอย่างแพร่หลายในกริดในเมือง อาคารที่พักอาศัย และสวนอุตสาหกรรม
