ภายในวงแหวนยูนิตหลักมีอะไรบ้าง?

โครงสร้างภายในของระบบไฟฟ้าเป็นส่วนที่ขาดไม่ได้หน่วยหลักแหวนยังได้รับความสนใจอย่างกว้างขวางอีกด้วย บทความนี้จะวิเคราะห์โครงสร้างภายในของยูนิตหลักแบบวงแหวนและส่วนประกอบหลักอย่างละเอียด

I. ภาพรวมของยูนิตหลักแบบวงแหวน

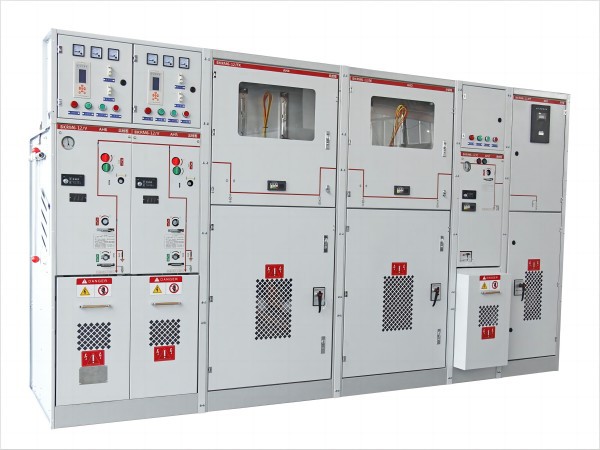

หน่วยหลักแบบวงแหวน (RMU) เป็นอุปกรณ์ส่งและจำหน่ายไฟฟ้าแบบพิเศษ ซึ่งส่วนใหญ่ใช้ในลิงก์การจำหน่ายไฟฟ้าของระบบไฟฟ้า ประกอบด้วยสวิตช์โหลดและฟิวส์เป็นส่วนประกอบหลัก โดยมีข้อดีคือมีโครงสร้างเรียบง่าย ขนาดเล็ก ราคาต่ำ แหล่งจ่ายไฟที่เชื่อถือได้และปลอดภัย หน่วยหลักแบบวงแหวนใช้กันอย่างแพร่หลายในสถานีจำหน่ายไฟฟ้าและสถานีไฟฟ้าชนิดกล่องในศูนย์กลางการโหลด เช่น เขตที่อยู่อาศัยในเมือง อาคารสูง อาคารสาธารณะขนาดใหญ่ โรงงานและสถานประกอบการต่างๆ

II. โครงสร้างภายในของชุดหลักแบบวงแหวน

โครงสร้างภายในของชุดแหวนหลักประกอบด้วยส่วนต่างๆ ต่อไปนี้เป็นหลัก:

1. ตัวตู้

ตัวเครื่องเป็นโครงสร้างหลักของชุดหลักแบบวงแหวน ซึ่งโดยทั่วไปทำจากแผ่นเหล็ก แผ่นโลหะผสมอลูมิเนียม และวัสดุอื่นๆ และมีหน้าที่ในการป้องกันและแยกส่วน พื้นที่ภายในตัวเครื่องแบ่งออกเป็นพื้นที่ใช้งานต่างๆ เช่น ห้องสวิตช์ ห้องฟิวส์ ห้องกลไกการทำงาน ห้องสายไฟ เป็นต้น

2. ห้องเปลี่ยนเสื้อผ้า

ห้องสวิตช์เป็นส่วนหลักของยูนิตหลักแบบวงแหวน และมีการติดตั้งสวิตช์เกียร์ต่างๆ เช่น สวิตช์โหลด สวิตช์กราวด์ เป็นต้น ไว้ในนั้น สวิตช์เกียร์เหล่านี้ใช้ควบคุมการเปิดและปิดวงจร และดำเนินการกระจายและแปลงพลังงานไฟฟ้า

3. ห้องฟิวส์

ห้องฟิวส์ยังเป็นส่วนหนึ่งของยูนิตหลักแบบวงแหวนด้วย ฟิวส์แรงดันสูงจะถูกติดตั้งในห้องฟิวส์เพื่อป้องกันยูนิตหลักแบบวงแหวนและสายไฟไม่ให้ได้รับความเสียหายอันเนื่องมาจากการโอเวอร์โหลดและไฟฟ้าลัดวงจร เมื่อกระแสไฟฟ้าผิดปกติปรากฏในวงจร ฟิวส์จะขาดอย่างรวดเร็ว ตัดวงจร และหลีกเลี่ยงการขยายตัวของความผิดพลาด

4. ห้องกลไกการทำงาน

ห้องกลไกการทำงาน คือ บริเวณที่มีการติดตั้งกลไกการทำงานต่างๆ เช่น กลไกการทำงานด้วยมือ กลไกการทำงานด้วยลม กลไกการทำงานด้วยไฟฟ้า เป็นต้น กลไกการทำงานเหล่านี้ใช้สำหรับควบคุมการทำงานของสวิตช์เกียร์และการทำงานจากระยะไกลหรือในพื้นที่

5. ห้องเคเบิ้ล

ห้องเก็บสายเคเบิลเป็นพื้นที่สำหรับจัดเก็บสายเคเบิลขาเข้าและขาออกของยูนิตหลักแบบวงแหวน รวมถึงขั้วต่อสายไฟและขั้วต่อสายดินต่างๆ ห้องเก็บสายเคเบิลประกอบด้วยโครงโลหะและแผ่นฉนวนที่มีคุณสมบัติในการป้องกันและระบายความร้อนได้ดี ช่วยให้มั่นใจได้ว่าสายเคเบิลจะทำงานได้อย่างปลอดภัยและเชื่อถือได้

6. ขั้วต่อ ตัวรองรับ และชิ้นส่วนป้องกัน

ตู้เครือข่ายวงแหวนยังประกอบไปด้วยขั้วต่อบัสบาร์ ขั้วต่อสายเคเบิล วงเล็บ ฝาครอบป้องกัน และขั้วต่ออื่นๆ ตัวรองรับ และชิ้นส่วนป้องกัน ส่วนประกอบเหล่านี้มีฟังก์ชันและประสิทธิภาพที่สอดคล้องกัน และร่วมกันทำให้ตู้เครือข่ายวงแหวนทำงานได้ตามปกติและมีประสิทธิภาพด้านความปลอดภัย

7. อุปกรณ์ป้องกัน

เพื่อปกป้องการทำงานที่ปลอดภัยของตู้เครือข่ายวงแหวนและอุปกรณ์ภายใน ตู้เครือข่ายวงแหวนยังติดตั้งอุปกรณ์ป้องกันต่างๆ เช่น การป้องกันกระแสเกิน การป้องกันแรงดันไฟเกิน การป้องกันแรงดันไฟต่ำ ฯลฯ อุปกรณ์ป้องกันเหล่านี้สามารถตัดแหล่งจ่ายไฟได้ทันเวลาเมื่ออุปกรณ์ผิดปกติ ป้องกันการขยายตัวของความผิดพลาด และปกป้องความปลอดภัยของอุปกรณ์และบุคลากร

8. ตู้สายขาออก

หน้าที่ของตู้สายส่งไฟฟ้าคือการจ่ายกระแสไฟฟ้าให้กับอุปกรณ์ไฟฟ้าต่างๆ ภายในตู้มักประกอบด้วยเบรกเกอร์วงจร ตัวตัดวงจร หม้อแปลงกระแสไฟฟ้า และชิ้นส่วนอื่นๆ

9.ตู้รับสายเข้า

ตู้สายเข้ามีหน้าที่หลักในการรับพลังงานไฟฟ้าจากหม้อแปลง ภายในตู้มักประกอบด้วยเบรกเกอร์ หม้อแปลงกระแส หม้อแปลงแรงดันไฟฟ้า และอุปกรณ์อื่นๆ

10. ชิ้นส่วนฉนวน

เพื่อให้แน่ใจว่าอุปกรณ์ทำงานได้ตามปกติ ตู้เครือข่ายแบบวงแหวนจึงมักติดตั้งชิ้นส่วนฉนวน โดยทำจากวัสดุที่ทนต่ออุณหภูมิสูงและแรงดันไฟฟ้าสูง มีประสิทธิภาพในการเป็นฉนวนที่ดีและมีความแข็งแรงเชิงกล

11. บัสบาร์

บัสบาร์เป็นส่วนประกอบสำคัญของยูนิตหลักแบบวงแหวน และมีหน้าที่เชื่อมต่อตู้สายเข้าและตู้สายออก บัสบาร์ทำจากวัสดุที่มีคุณสมบัติเป็นสื่อไฟฟ้าสูง มีการนำไฟฟ้าและความแข็งแรงเชิงกลที่ดี และมีประสิทธิภาพในการเป็นฉนวนไฟฟ้า

โดยสรุปแล้ว ชิ้นส่วนดังกล่าวข้างต้นประกอบกันเป็นโครงสร้างภายในของชุดหลักแบบวงแหวน ซึ่งช่วยให้มั่นใจได้ว่าชุดหลักจะทำงานได้อย่างเสถียรในระบบไฟฟ้าที่ซับซ้อน ชุดหลักแบบวงแหวนซึ่งเป็นส่วนสำคัญของระบบไฟฟ้า มีคุณสมบัติการทำงานที่ปรับปรุงความน่าเชื่อถือของแหล่งจ่ายไฟ ลดความซับซ้อนในการทำงาน ปรับปรุงประสิทธิภาพการใช้พลังงาน และปรับตัวได้ดี ด้วยความก้าวหน้าอย่างต่อเนื่องของวิทยาศาสตร์และเทคโนโลยีและการพัฒนาระบบไฟฟ้าอย่างต่อเนื่อง ประสิทธิภาพและฟังก์ชันของชุดหลักแบบวงแหวนจะปรับปรุงและพัฒนาอย่างต่อเนื่อง
