Transformer Step Up ทำอะไร?

ในระบบพลังงานที่ทันสมัยTransformers Step-upมีบทบาทสำคัญ มันเป็นเหมือนฮีโร่เบื้องหลังฉากที่มีส่วนช่วยในการส่งผ่านที่มีประสิทธิภาพและการกระจายไฟฟ้าที่สมเหตุสมผล

I. หม้อแปลงขั้นตอนขึ้นคืออะไร

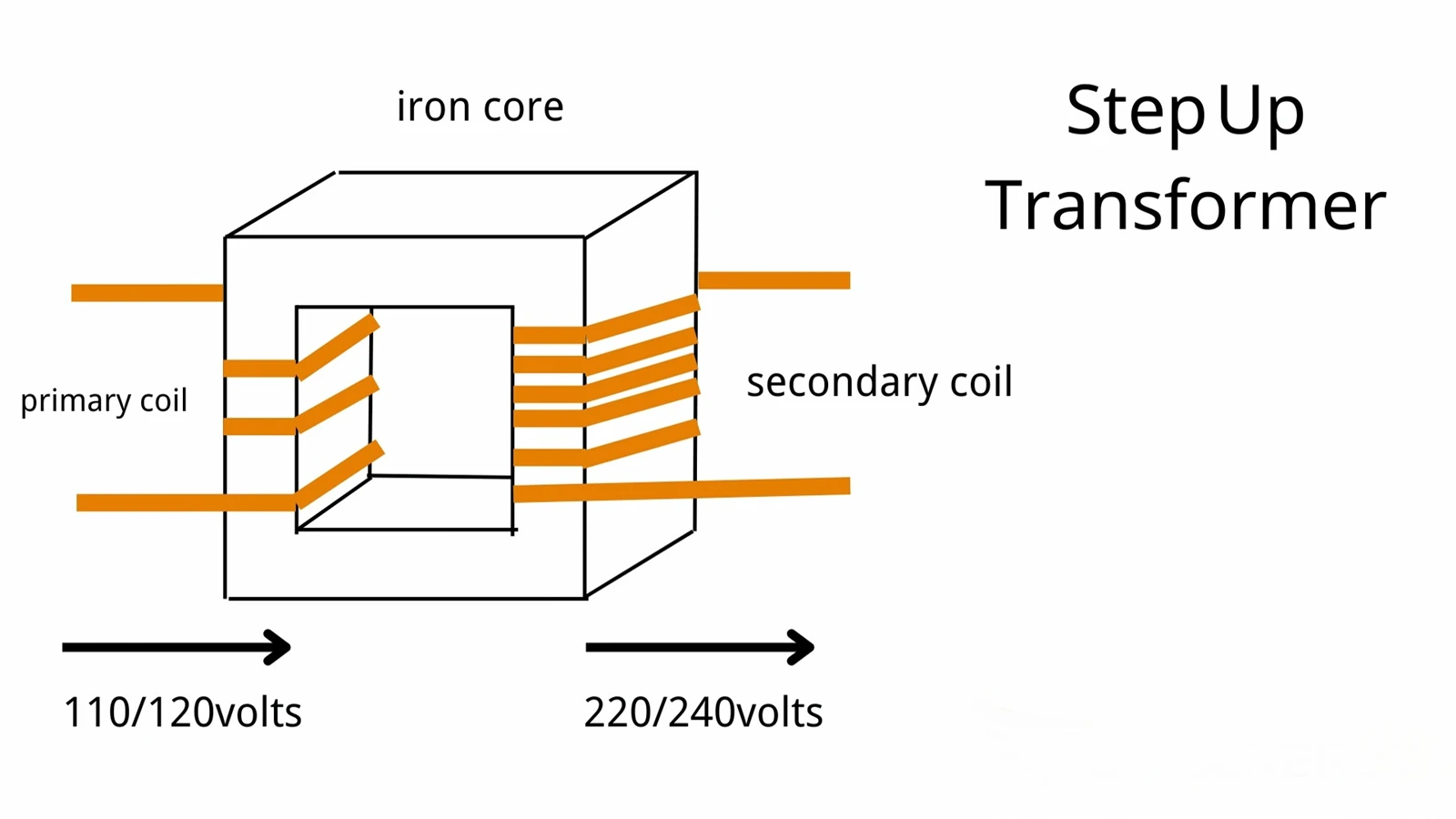

หม้อแปลงแบบ step-up เป็นอุปกรณ์ไฟฟ้าที่ทำงานบนหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้า ฟังก์ชั่นหลักของมันคือการแปลงแรงดันไฟฟ้าต่ำเป็นแรงดันไฟฟ้าสูง มันมักจะประกอบด้วยแกนเหล็ก, คดเคี้ยวหลักและคดเคี้ยวรอง เมื่อกระแสสลับผ่านการคดเคี้ยวหลักสนามแม่เหล็กสลับจะถูกสร้างขึ้นในแกนเหล็ก สนามแม่เหล็กสลับนี้ผ่านการคดเคี้ยวหลักและม้วนทุติยภูมิในเวลาเดียวกัน ตามหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าแรงไฟฟ้าถูกเหนี่ยวนำให้เกิดในการขดลวดทุติยภูมิ เนื่องจากจำนวนการหมุนของการขดลวดทุติยภูมิของหม้อแปลงแบบ step-up เป็นมากกว่าจำนวนการหมุนของการคดเคี้ยวหลักแรงดันไฟฟ้าที่เกิดจากการคดเคี้ยวทุติยภูมิจะสูงกว่าแรงดันไฟฟ้าอินพุตของการคดเคี้ยวหลักซึ่งจะเพิ่มแรงดันไฟฟ้า

ii. หกค่าหลักของหม้อแปลงขั้นตอนการก้าวขึ้น

1. การเปลี่ยนระดับพลังงานแรงดันไฟฟ้า: การปฏิวัติทางกายภาพในการส่งกำลังไฟฟ้า

• กฎหมายเพิ่มแรงดันไฟฟ้า

ขึ้นอยู่กับหลักการของการเหนี่ยวนำแม่เหล็กไฟฟ้าแรงดันไฟฟ้าเทอร์มินัลเครื่องกำเนิดไฟฟ้า (10-35 kv) เพิ่มขึ้นเป็นระดับการส่งสัญญาณ ({110-1000 kv) ตัวอย่างเช่นสถานีไฟฟ้าพลังน้ำสาม Gorges แปลงพลังงาน AC เป็นพลังงาน DC ผ่านหม้อแปลงแปลง 24 ± 550kV ซึ่งลดการสูญเสียการส่งสัญญาณจาก 7% เป็น 2.5%

• การควบคุมการสูญเสียปัจจุบันของ Eddy

การใช้ {{0}}. แผ่นเหล็กซิลิกอนหนา 23 มม. ที่มีความหนาลดลงไปลดการสูญเสียที่ไม่โหลดเป็น 1.1kW/MVA (มาตรฐาน IEC 60076) ในโครงการกริดสถานะ UHV กระแสที่ไม่มีโหลดของหม้อแปลง 1200MVA เพียง 0.15%

• ความก้าวหน้าในเทคโนโลยีฉนวนกันความร้อน

การใช้กระดาษฉนวนกันความร้อนที่สะอาดเป็นพิเศษ450μmและน้ำมันเอสเตอร์สังเคราะห์มีความถี่พลังงานทนต่อแรงดันไฟฟ้าของ 860 kv (IEEE C57.12. 00 มาตรฐาน)

2. รากฐานที่สำคัญของการส่งผ่านทางไกล: ฝ่าผ่านขีด จำกัด ทางกายภาพของการสูญเสียพลังงาน

หมายเหตุ: คำนวณตามการส่งกำลัง 100mW อุณหภูมิโดยรอบ 40 องศา 40 องศา

3. ระบบเชื่อมต่อโครงข่ายของระบบ: การสร้างหลอดเลือดแดงข้ามภูมิภาค

• การปรับความถี่/แรงดันไฟฟ้า

เมื่อเชื่อมต่อกริดพลังงาน 50Hz และ 60Hz การชดเชยความแตกต่างของมุมเฟสจะทำได้ผ่านหม้อแปลงสามไขมัน เทคโนโลยีนี้ใช้ในโครงการสายเคเบิลข้ามทะเลฮอกไกโด-ฮอนชูในญี่ปุ่น

• กฎความสามารถในการลัดวงจร

ความต้านทานการลัดวงจรของหม้อแปลงตัวแปลง± 800kV ได้รับการออกแบบให้เป็น 18%-22%ซึ่งสามารถยับยั้งการเพิ่มขึ้นของกระแสไฟฟ้าลัดวงจรในระหว่างความล้มเหลวของกริดพลังงาน

• การควบคุมฮาร์มอนิก

การกรองฮาร์มอนิกในตัวที่สามในตัวช่วยลดการบิดเบือนฮาร์มอนิกทั้งหมด (THD) จาก 7.2% เป็น 1.8% (มาตรฐาน IEEE 519)

4. กุญแจสู่การเชื่อมต่อ Grid Energy: "แรงดันไฟฟ้า" ของพลังงานหมุนเวียน

• โซลูชันการเข้าถึงพลังงานลม

กังหันลมสองตัว 2.5MW ได้รับการสนับสนุนโดยหม้อแปลงกล่อง 0. 69/35kv กล่องหม้อแปลงจากนั้นเพิ่มเป็น 220kV ที่เชื่อมต่อกันโดยหม้อแปลงหลักโดยมีประสิทธิภาพโดยรวมมากกว่าหรือเท่ากับ 98.7%

• การกำหนดค่าสถานีพลังงานแสงอาทิตย์

การใช้ระบบ 1500V DC + 3125 KVA รวมหม้อแปลงลดค่าใช้จ่ายอุปกรณ์ที่เชื่อมต่อกับกริดของสถานีพลังงานแสงอาทิตย์ 100MW 12%

• อินเทอร์เฟซระบบจัดเก็บพลังงาน

ใน 1 0 0MW/200MWH สถานีพลังงานการจัดเก็บพลังงานใน JIANGSU หม้อแปลงไฟฟ้าแบบสองทิศทางจะตระหนักถึงการทำงานร่วมกันของพลังงานที่มีประสิทธิภาพระหว่างกลุ่มแบตเตอรี่ 0.4KV และกริด 35kV

5. อุปสรรคการป้องกันอุปกรณ์: วาล์วความปลอดภัยที่มองไม่เห็นของระบบพลังงาน

6. Smart Grid Core: เราเตอร์พลังงานในยุคดิจิตอล

• การปฏิวัติกฎระเบียบแรงดันไฟฟ้า

เครื่องเปลี่ยน Tap Load แบบอิเล็กทรอนิกส์ (OLTC) ที่ติดตั้งโมดูล IGBT สามารถทำกฎเกณฑ์แรงดันไฟฟ้า± 10% ภายใน 15ms ซึ่งเร็วกว่าประเภทเครื่องจักรกลแบบดั้งเดิม 50 เท่า

• ระบบคู่ดิจิตอล

แบบจำลองการจำลองสนามแม่เหล็กไฟฟ้าที่ใช้ ANSYS Maxwell สามารถทำนายเส้นโค้งอายุฉนวนของหม้อแปลงในช่วงชีวิต 30- ปีด้วยอัตราความผิดพลาด <3%

• การตัดสินใจอย่างชาญฉลาด

เทอร์มินัลอัจฉริยะที่มีชิป AI แบบบูรณาการวิเคราะห์ความผันผวนของโหลดแบบเรียลไทม์และบรรลุ± 0. 5% ความแม่นยำในการควบคุมแรงดันไฟฟ้าแบบไดนามิกในเขตการสาธิตพลังงานทดแทน Zhangjiakou

iii. แนวโน้มการพัฒนาในอนาคตของหม้อแปลงขั้นสูง

ด้วยความก้าวหน้าอย่างต่อเนื่องของวิทยาศาสตร์และเทคโนโลยีTransformers Step-upกำลังได้รับการปรับให้เหมาะสมและอัพเกรด ในปัจจุบันหลายประเทศและภูมิภาคต่างๆกำลังส่งเสริมการสร้าง "สมาร์ทกริด" และหม้อแปลงสมาร์ทสเต็ปอัพซึ่งเป็นโหนดสำคัญของระบบพลังงานก็กำลังพัฒนาไปในทิศทางที่มีประสิทธิภาพและชาญฉลาดมากขึ้น ตัวอย่างเช่นหม้อแปลงสมาร์ทสเต็ปอัพบางตัวสามารถปรับกำลังขับและแรงดันไฟฟ้าโดยอัตโนมัติเพื่อปรับให้เข้ากับความต้องการพลังงานที่แตกต่างกันโดยการตรวจสอบสถานะการทำงานของอุปกรณ์แบบเรียลไทม์

ในอนาคตด้วยการประยุกต์ใช้เทคโนโลยีเช่นปัญญาประดิษฐ์และข้อมูลขนาดใหญ่ระดับความฉลาดของหม้อแปลงขั้นตอนขึ้นจะได้รับการปรับปรุงเพิ่มเติมดังนั้นการวางรากฐานสำหรับการจัดการอัจฉริยะของระบบพลังงานทั่วโลก ในเวลาเดียวกันด้วยการเพิ่มขึ้นของพลังงานสีเขียวหม้อแปลงขั้นตอนขึ้นจะมีบทบาทสำคัญในการผลิตพลังงานพลังงานใหม่และระบบจัดเก็บพลังงาน

บทสรุป

ในระยะสั้นหม้อแปลงแบบก้าวขึ้นมีบทบาทที่ไม่สามารถถูกแทนที่ได้ในระบบพลังงานที่ทันสมัย ด้วยการเพิ่มแรงดันไฟฟ้าจะช่วยลดการสูญเสียพลังงานปรับปรุงประสิทธิภาพการส่งผ่านปรับให้เข้ากับความต้องการของโหลดที่แตกต่างกันและทำให้ระบบพลังงานมีความเสถียร ในอนาคตด้วยความก้าวหน้าอย่างต่อเนื่องของเทคโนโลยีหม้อแปลงขั้นตอนขึ้นจะมีส่วนร่วมมากขึ้นในการส่งผ่านที่มีประสิทธิภาพและการกระจายพลังงานทั่วโลกที่เหมาะสม
